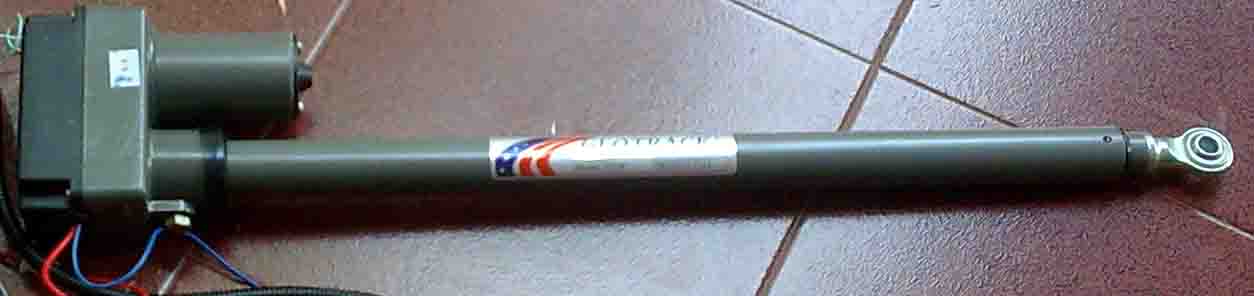

motor screw actuator.penggerak rak telur kapasitas besar

MSA 1000. motor screw aktuator, dengan kapasitas max 3000 telur
· STROKE LENGTH: 8,10, 12 INCH STANDARD
· SENSOR: REED SWITCH ( 3 PULSES/MM STANDARD)
· OPERATION TEMPERATURE: - 30º C TO + 50º C
· STATIC LOAD: 500 LBS
· DYNAMIC LOAD: 300 LBS
· SUPER REED SENSOR: RUTHENIUN PLATED CONTACT
· WATER-PROOFING: 2 SEALS AND 3 DRAIN HOLES
· ANTI-RUSTING: EPOXY POWDER COATED STEEL TUBE.
· LIMIT: BUILT-IN ADJUSTABLE LIMET SWITCH PROTECTION
· MOTOR TYPE: COMPATIBLE WITH ALL 24-36 VDC POWER SUPPLIES

                                            motor screw actuator

                                              power suply + modul

                                     dorongan motor sangat halus namun dengan torsi yang sangat besar

diagram timer

adalah penggerak motor DC hanya dengan 2 kabel.modul akan bekerja dengan sendirinya.modul pada saat pertama di hidupkan akan membaca switch sensor ada atau tidak,ini yang akan menentukan 2 mode
   1.  modul limites switch
   2.  motor limited switch

C,common,tuas tengah untuk posisi  merubah ke posisi NO/NC

NC,normaly closed,pada posisi normal dia sambung,dan jika di tekan dia putus(ini yang di pakai)

NO, normaly open-pada posisi normal dia putus,dan jika di tekan dia sambung(ini tidak di pakai)

        1.   mode modul limites switch. mode ketika limit switch di pasang, lampu biru/hijau akan berkedip 5 kali. ketika di nyalakan pertama lengan aktuator akan memanjang,terus bergerak sampai menekan switch dengan kabel biru.lalu diam 90 detik(mode test)sesuai setting timer, (mode test ataupun mode waktu). lalu lengan aktuator akan memendek sampai menekan switch dengan kabel merah.diam 90 detik(mode test)sesuai setting timer. lalu bergerak lagi dst
jika pada saat pertama di hidupkan.dan kabel switch membaca 1 ataupun 2 NC   modul akan megarah pada modul limites switch

         2. mode motor limited switch. mode ketika limit switch  tidak di pasang dua duanya ( motor limited switch)ataupun switch rusak (2 limited switch membaca 2 NO atau tidak ada sambungan), maka lampu biru/hijau akan berkedip 2 kali.atau jika pada saat pertama di hidupkan, dan modul tidak membaca NC sama sekali pada kedua switch,akan mengarahkan ke motor limited switch


perhatian!!.matikan power dan tunggu sekitar 10 detik setiap, merubah mode, merubah setting timer.menyambung kabel socket,menyambung kabel.menyambung switch,dll.


cara setting batas lengan panjang aktuator.

 siapkan modul,motor,penggaris

 buat batas panjang yang di inginkan, di sini saya mencontohkan 15 cm

nyalakan power untuk menyalakan motor aktuator sampai batas 15cm.kemudian matikan pada posisi 15cm.

buka penutup bagian bawah motor

 yang akan tampak seperti ini

kendurkan batas lengan dengan obeng +

putar tombol pengungkit switch sampai menekan tombol batas panjang,dan sampai bunyi klik.

setelah target di capai,jangan lupa mengencangkan skrup kembali

 tutup kembali cover bawah motor,pasang skrup dan kencangkan.

modul dan motor siap di gunakan dalam mode motor limited switch.
dan akan mempunyai batas 15cm seperti yang kita setting tadi.

untuk motor aktuator set.saya akan mengirimkan kabel switch dalam keadaan terlepas.dan di himbau agar pengaturan panjang pendek lengan di lakukan pada internal motor seperti gambar di atas.
